| XQJ-T 梯級式電纜橋架 |
序號 |
規格尺寸 |
理論重量 |
|
序號 |
規格尺寸 |
理論重量 |
|
序號 |
規格尺寸 |
理論重量 |
 |
1 |
200x60 |
13.70 |
7 |
400x60 |
23.20 |
13 |
600x60 |
29.78 |
2 |
200x100 |
17.96 |
8 |
400x100 |
27.29 |
14 |
600x100 |
35.92 |
3 |
200x150 |
25.97 |
9 |
400x150 |
33.25 |
15 |
600x150 |
43.56 |
4 |
300x60 |
14.85 |
10 |
500x60 |
25.70 |
16 |
800x60 |
41.57 |
5 |
300x100 |
18.48 |
11 |
500x100 |
29.80 |
17 |
800x100 |
48.95 |
6 |
300x150 |
28.31 |
12 |
500x150 |
35.75 |
18 |
800x150 |
58.11 |
| 說明：1、高度h=60/100為單排連接孔，高度h=150為雙排連接孔。2、理論重量只作參考，不作實物交付依據。 |
|
|
|
|
|

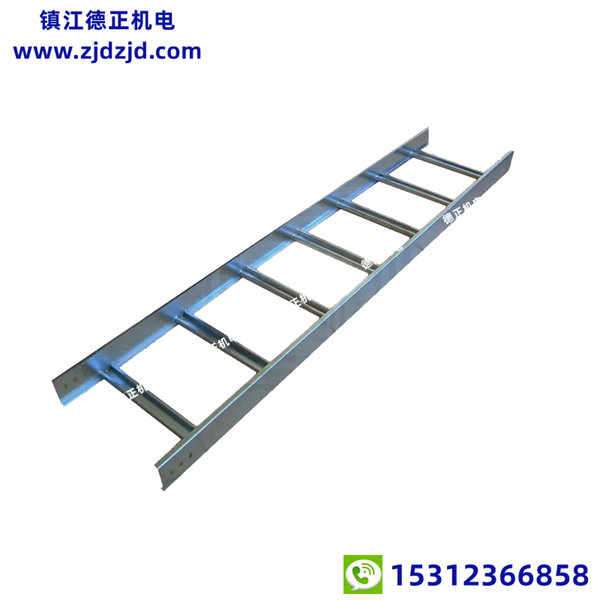

熱鍍鋅梯級式電纜橋架 |
熱鍍鋅梯級式電纜橋架 |
熱鍍鋅梯級式電纜橋架 |
不銹鋼梯級式電纜橋架 |
|
|
|
|

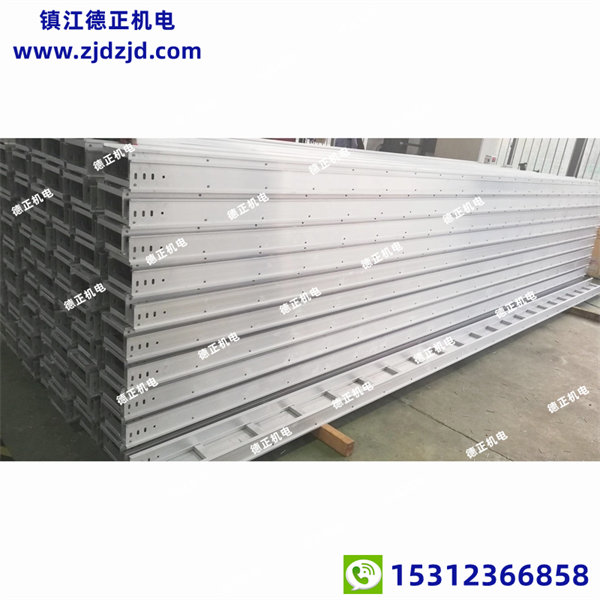

大跨距梯級式電纜橋架 |
大跨距梯級式電纜橋架 |
大跨距梯級式電纜橋架 |
玻璃鋼梯級式電纜橋架 |
| ▎梯級式電纜橋架說明 |
| 梯式直通電纜橋架的結構特征為梯架代號T，梯架主體結構由梯邦和梯撐組成，梯邦也叫側板，梯撐也叫橫檔。 梯級電纜橋架可采用的原材料有碳鋼鍍鋅梯式橋架，不銹鋼梯式橋架，鋁合金梯式橋架等，還有防火噴塑梯式橋架，以及熱浸鋅梯式橋架等。 |
| 梯級式橋架具有重量輕、成本低、跨巨大、造型別致、安裝方便、通風散熱性好等優點。梯級式橋架廣泛適用于直徑較大的電纜敷設，特別適用于高壓、低壓、動力電纜的敷設。缺點是：不防塵、不防干擾。 |
|
|
|
|
|
